テクノロジー

バージョンアップしたデータロガーで、
マシンとライダーのパフォーマンスを最大化。

昨年出場した際に使⽤した通信機能付きデータロガーをバージョンアップ。
新開発したデータロガーと3G データ通信端末(AX8084NC)によって、GPS、加速度、ジャイロなどが、
新たに1/10 秒単位、ラップタイムは1/1000 秒単位でリアルタイム取得できるようになりました。
これらのデータを解析することにより、加速減速強度、傾斜角度などによる走行データ解析を⾏なうことが可能になります。

バージョンアップによって

  • GPS
  • 加速度
  • ジャイロ

1/10秒単位

  • ラップタイム

1/1000秒単位

で計測可能に!

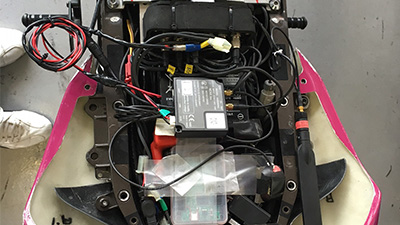

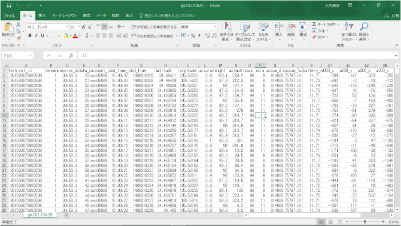

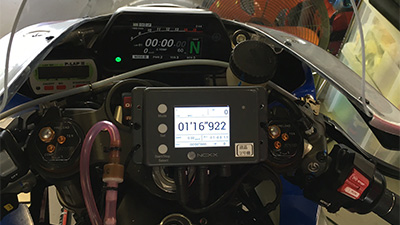

写真:製品写真:計測画面写真:製品写真:製品

データロガーと通信モジュールは株式会社ネクスが、様々なデータを収集し解析を⾏なうソフトウェアは
株式会社ネクス・ソリューションズが開発を⾏なっています。
新たに追加された走行データ解析の実績と、通信の安定性の検証を行いながら、チーム、機器ともに完走を目指します。

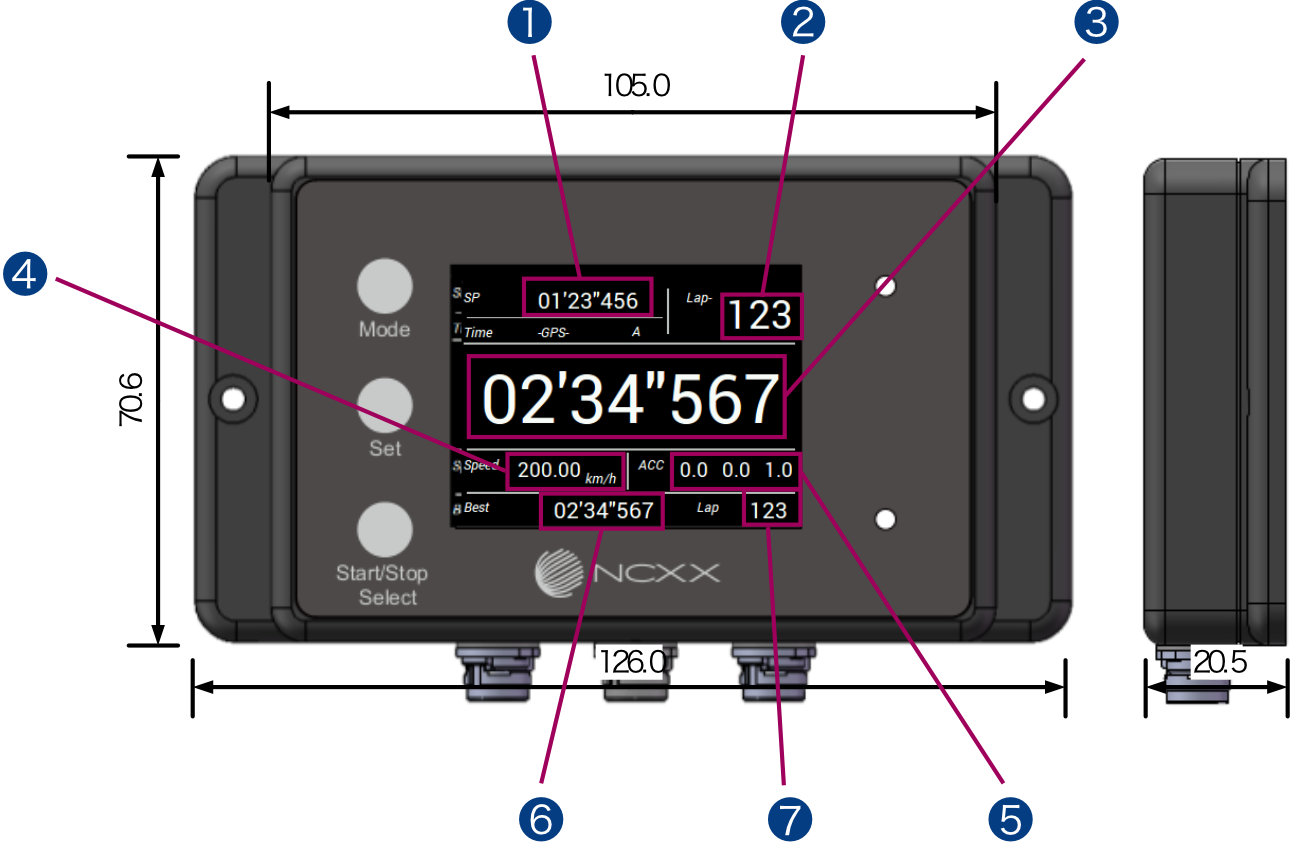

写真:製品詳細
  1. 区間タイム
  2. 周回数
  3. ラップタイム
  4. スピード
  5. 加速度
  6. ベストタイム
  7. ベストラップ
仕様表
In/Out 間隔 備考
Input GPSモジュール 位置情報(緯度/経度、方位) 100 msec
加速度センサー X軸、Y軸、Z軸 100 msec
ジャイロセンサー roll軸、yaw軸、pitch軸 100 msec
磁気センサー ラップ/区間のゲート通過(H/L)を受信 - 精度
1/ 1000秒
操作SW Mode 各モード設定
Start/Stop Start/Stop
Set
Output LCD表示 ラップタイム ラップ/区間タイムを表示。
※1/10秒以上はリアルタイム表示
精度
1/ 1000秒
周回数表示 ゲート
通過後
Bestタイム表示
区間タイム表示
区間タイムのBest差異表示
タイヤ内温度 前輪/後輪の温度表示
サーバー通知 GPS情報 位置情報(緯度/経度、方位) 100 msec
加速度センサー X軸、Y軸、Z軸 100 msec
ジャイロセンサー roll軸、yaw軸、pitch軸 100 msec
ラップタイム ラップ/区間タイムを通知。 - 精度
1/ 1000秒
